产品详解

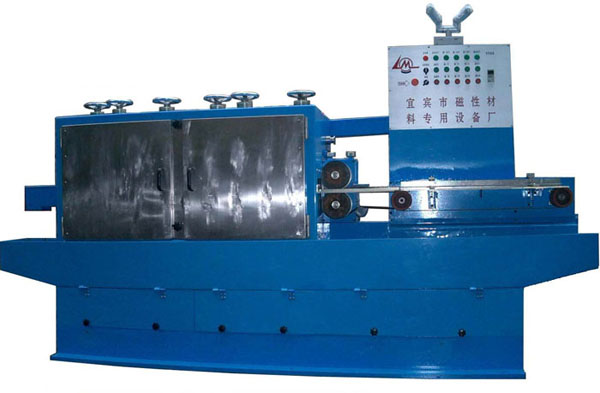

GYSM1型四工位通过式磨床
产品概述：
GYSM1型四工位瓦形磁体通过式（内外弧复合）磨床主要用于磨削干压瓦形磁体内弧、外弧及拱高，采用通过式磨削方式，特别适合大批量磁瓦磨削干压瓦形磁体内、外弧和弦宽。本机采用复合工位，第一个工位粗磨磁瓦的外弧，为内弧加工出基准，第二个工位精磨磁瓦的内弧和拱高，第三工位精磨磁瓦的外弧，第四工位精磨磁瓦的弦宽。
本机的振动送料器由用户自备，操作者只需把磁瓦倒入振动送料器中，由振动送料器将磁瓦定向排列后送上传送带即可。全机的导轨均采用Cr12淬火后分段切割成形，再镶嵌入导轨基板中。本机刚性好，调整方便，尺寸稳定，加工纹向符合潮流，是加工干压磁瓦内、外弧的理想设备。
主要技术参数：
1、内、外弧磨头电机功率 3×7.5KW
2、弦宽磨头电机功率 5.5KW
3、外弧磨头转速 2900r.p.m
4、内弧、弦宽磨头转速 r.p.m
5、外弧砂轮外径 φ280±10mm
6、内弧、弦宽砂轮外径 mm
7、可磨磁瓦弦宽 15-40mm
8、可磨磁瓦拱高 5-20mm
9、送进电机 Y90L--6 1.1KW
10、送进速度 0.37-3.7米/分（无级调速）
